Tartozékok osztó-gyűjtőkhöz: golyóscsapok, szekrények, csövek

A H.P.W. golyóscsapok sárgarézből készülnek, 1"-os hollandis csatlakozással rendelkeznek, és 1"-os félhollandis csatlakozással csavarhatók fel az osztó-gyűjtő végére. Felszerelés után a golyóscsap szabad oldalára köti a hőtermelő felől érkező csövet. A golyóscsap egyetlen negyedfordulattal nyitható és zárható – például a tűszelepekhez képest gyorsabban és egyértelműbben kezelhető.

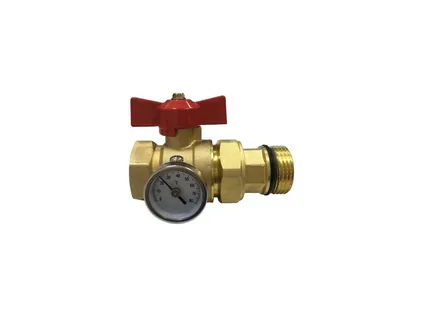

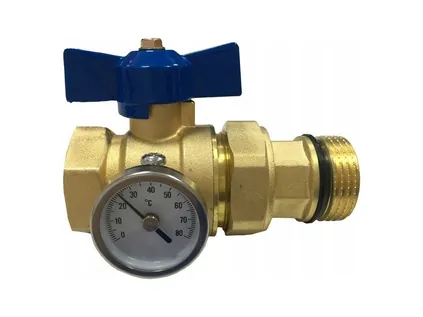

• Egyenes golyóscsap – ROZDZ.ZAW.CZ és ROZDZ.ZAW.N. A csatlakozás az osztó-gyűjtő tengelyében folytatódik. Akkor ideális, ha a hőtermelő felőli cső oldalról érkezik, például a szomszéd helyiségből a falon keresztül.

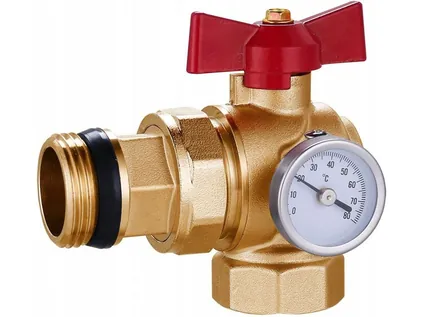

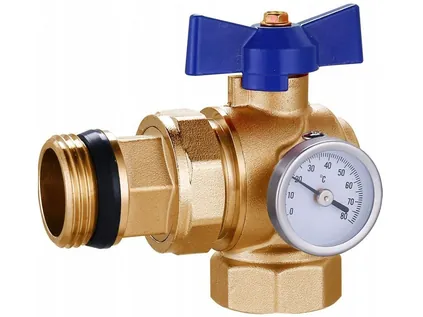

• Sarok golyóscsap – ROZDZ.ZAW.K.CZ és ROZDZ.ZAW.K.N. 90°-kal elfordítja a csatlakozást. Akkor ideális, ha a cső alulról, a padlóból vagy felülről érkezik, és a szekrényben nem lenne hely egy ívnek.

Beépített hőmérő és színjelölés

Minden golyóscsap beépített, 0–80 °C méréstartományú hőmérővel rendelkezik, így az előremenő és a visszatérő víz hőmérsékletét további mérőműszerek nélkül, közvetlenül az osztó-gyűjtőnél látja. A két hőmérséklet különbsége elárulja, hogyan adja le a rendszer a hőt. A piros pillangós kar az előremenőt, a kék a visszatérőt jelöli – kezeléskor azonnal látszik, melyik oldal van nyitva vagy zárva.

Mindig párban

Javasoljuk, hogy mindkét golyóscsapot – az előremenőre és a visszatérőre valót is – egyszerre szerelje be, hogy szükség esetén a teljes osztó-gyűjtőt egyszerűen leállíthassa. A piros golyóscsaphoz ezért rendelje meg a megfelelő, azonos típusú kék darabot is. A webáruházban T-KIT szett is kapható, amely mindkét színt egy csomagban tartalmazza. Ne feledje, hogy a golyóscsapok 85–90 mm-rel meghosszabbítják az osztó-gyűjtő szerelvényt – a szekrény kiválasztásakor számoljon ezzel.

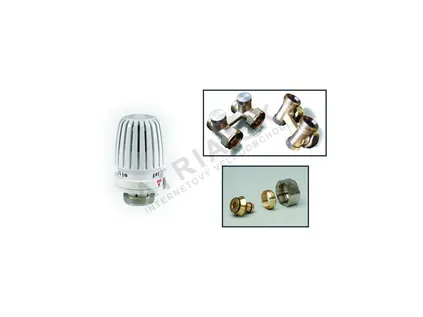

HPW Set2 szabályozókészlet radiátorokhoz

Ha a H.P.W. osztó-gyűjtő alsó bekötésű radiátorokat lát el, kedvező megoldás a HPW Set2 szabályozókészlet. Tartalmaz egy HPW HE Classic típusú, folyadéktöltetű termosztatikus fejet (rendelési kód: 330001), egy elzárható, EK × 1/2"-os VK szelepet a radiátor alsó bekötéséhez egyenes (330004) vagy sarok (330005) kivitelben, valamint két szorítógyűrűs csatlakozót a csőhöz – 16 × 2 mm-es műanyag-alumínium, 16 × 2 mm-es polibutilén (RCS16) vagy 15 × 2 mm-es polibutilén (RCS 15) csőhöz. A szelep és a csatlakozók kivitelét a kosárba helyezéskor választhatja ki.

A szekrény védi az osztó-gyűjtőt, elrejti a csőköteget, ugyanakkor az összes szelepet és átfolyásmérőt hozzáférhetővé teszi. Az osztószekrényeket a falba süllyesztik (süllyesztett szekrények), vagy a falra rögzítik (falon kívüli szekrények). A kínálatban szereplő összes típus fehér zománcozott kivitelű, nikkelezett zárral, és mindegyiknél a mélység és a magasság a padlóhoz igazítható.

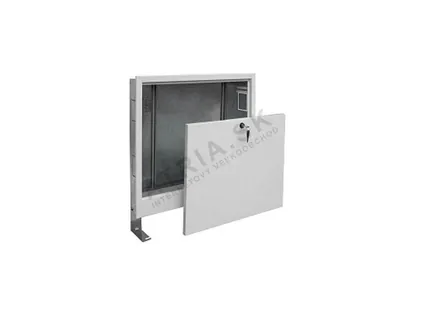

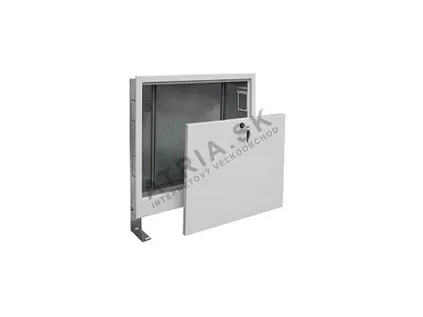

• Süllyesztett szekrény (1300HPX – 1350HPX): a falba kerül, a kerete egy síkban marad a vakolattal. Új építésű házakhoz és mindenhová ajánlott, ahol a fal kellően vastag. Magassága kb. 575–665 mm, mélysége 110–175 mm között állítható, az 1310HPX és az 1325HPX típusnál 120–186 mm között.

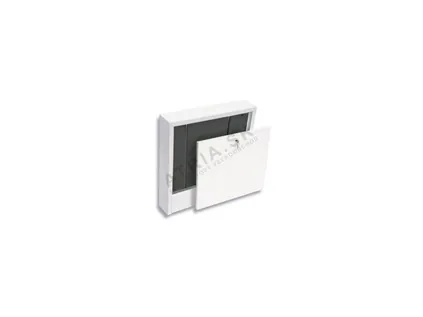

• Falon kívüli szekrény (1210HPX – 1250HPX): a fal felületére szerelik. Főként utólagos szereléshez ajánlott, amikor nem szeretne a falazatba belenyúlni, illetve vékony válaszfalnál. Méretei: magasság 580 mm, mélység 120 mm.

Minden osztó-gyűjtőhöz a hossza szerint más méretű szekrény szükséges. A döntő a H.P.W. osztó-gyűjtő hossza a golyóscsapokkal együtt, valamint az előremenő és a visszatérő bekötéséhez és a kulccsal végzett munkához szükséges tartalék – az ajánlott kombinációkat a termékek alatti táblázatban találja.

1. Mérje meg a teljes szerelvényt – a golyóscsapok nélküli H.P.W. osztó-gyűjtő hossza 2 körnél 145 mm, és minden további kör 50 mm-rel növeli. A golyóscsapok további 85–90 mm-t adnak hozzá. Egy 10 körös, golyóscsapos osztó-gyűjtő tehát 635 mm hosszú.
2. Adja hozzá a bekötéshez szükséges helyet – a hőtermelő felőli előremenőt és visszatérőt be kell vezetni a szekrénybe, és be kell kötni. Egyenes golyóscsapoknál az osztó-gyűjtő mellett hely kell a cső ívének, a sarok golyóscsapok lefelé vagy felfelé fordítják a csatlakozást, és szélességet takarítanak meg.
3. Gondoljon a szivattyús egységre – ha a szekrénybe szivattyús keverőegység is kerül, jóval szélesebb szekrényre lesz szüksége. Tájékoztató értékeket a gyártói táblázat „szivattyúval” oszlopa tartalmaz.
4. Ellenőrizze a mélységet – a visszatérőn lévő termosztatikus fejek és szelepmozgatók, valamint a golyóscsapok is kiállnak az osztó-gyűjtő elé. A szekrény mélységének elegendőnek kell lennie ahhoz, hogy az ajtó becsukható legyen.
5. Magasság a padló felett – a szekrény alsó élét a kész padló magasságához igazítsa. A csőnek az osztó-gyűjtőtől egyenletes ívben kell a padlóba lépnie, és az alsó gerinc alatt hely kell a csatlakozóknak és a kulcsnak.
6. Kétség esetén a nagyobbat válassza – az árkülönbség csekély ahhoz a munkához képest, amelyet egy falba épített szekrény cseréje jelentene.

A konkrét szetthez illő szekrény kiválasztásában szívesen segítünk a +421 917 133 664 műszaki vonalon (hétfőtől péntekig 7:30–15:30).

A PEX-AL-PEX 16 × 2 ötrétegű műanyag-alumínium cső. Belső és külső rétege térhálósított polietilén (PEX), közöttük 0,2 mm vastag alumíniumfólia található. Ez a kombináció egyesíti a fém- és a műanyagcsövek előnyeit:

• Oxigéndiffúzió-gátlás – az alumíniumréteg megakadályozza, hogy oxigén jusson a fűtővízbe. Az oxigén különben a rendszer fémes részeinek – a kazánnak, a radiátoroknak és a szivattyúnak – korrózióját okozná.
• Alaktartás – a cső hajlítás után megtartja az alakját, és nem rugózik vissza, mint a tiszta PEX. Könnyen elvezethető az akadályok körül, további idomok nélkül.
• Kis hőtágulás – a mindössze 0,026 mm/m·K-es hőtágulási együttható korlátozza a cső mozgását hőmérséklet-változáskor.
• Sima belső felület – a 0,007 mm-es érdesség kis áramlási nyomásveszteséget és a vízkőlerakódással szembeni ellenállást jelent.
• A csőfal alacsony hővezetése (0,45 W/m·K) csökkenti a csőfalon át távozó hőveszteséget a fűtővíz elosztásakor.

A cső sárgaréz csavaros vagy présidomokkal toldható. A H.P.W. osztó-gyűjtőhöz EK csatlakozású szorítógyűrűs csatlakozóval köthető be. Az ALPEX 16 × 2 ALU-EK (500684) csatlakozó CW617N sárgarézből készül, EPDM O-gyűrűvel, PN 10 nyomásra és legfeljebb +120 °C hőmérsékletre; meghúzási nyomatéka 25–35 Nm. A 3/4"-os eurokónusz csatlakozású RCS16 többrétegű PEX-AL-PEX és 16 mm átmérőjű polibutilén (PB) csőhöz egyaránt alkalmas, meghúzási nyomatéka 30–40 Nm; az osztó-gyűjtők mellett visszatérő csavarzatokhoz, VK szelepekhez, termosztatikus szelepekhez és EK csatlakozású szabályozócsavarzatokhoz is használható. Egyik csatlakozó gumialkatrészeit sem szabad ásványolajjal kenni – csak szilikon alapú kenőanyaggal.

A cső rögzítése

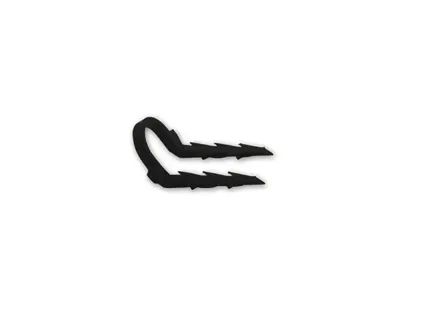

A HPW01 rögzítőkapocs (75 mm, hajlított, ABS műanyagból) a padlófűtési cső PPB hőszigetelő aljzatlemezhez való rögzítésére szolgál. 50 darabos kiszerelésben kapható.

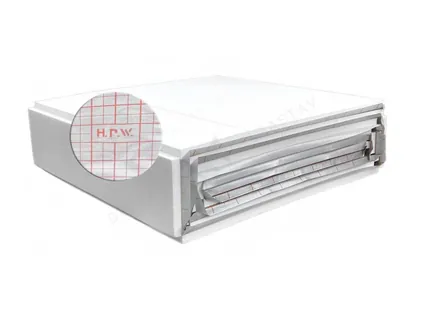

Az UHP302FP rendszerlemez 30 mm vastag, 100 kPa nyomószilárdságú padló-polisztirol lemez, amelyet 10 × 10 cm-es raszterrel ellátott, laminált polipropilén textília borít. A raszter megkönnyíti a pontos osztásközű fektetést. A fólia hosszabbik oldalán 2 cm-es átfedés van, hogy a toldásokat fektetéskor szalaggal le lehessen ragasztani. A csövet TACKER tűzőgéppel, tűzőkapcsokkal rögzítik a lemezhez (HS vagy HS T típusú kapcsok, legfeljebb 50 mm hosszúságig). A lemez csak egész, 10 m²-es csomagokban kapható.

Rendszerlemezeket, csöveket és a padlófűtés további elemeit aktuális árral és elérhetőséggel az ATRIA.HU webáruházban kínálunk.

Működésüket tekintve mindkét osztó-gyűjtőtípus ugyanazt teszi: a vizet körökre osztja, lehetővé teszi minden kör térfogatáramának beállítását, valamint a kör elzárását a visszatérő oldali termosztatikus szeleppel. A különbség az anyagban, a szelepek kivitelében és a testreszabás lehetőségeiben rejlik.

• Sárgaréz H.P.W. osztó-gyűjtőt válasszon, ha szlovák gyártású, keskeny kialakítású terméket szeretne, alumínium tartókonzolos gyorsszereléssel és szabadon összeállítható felszereltséggel – kézi vagy automata légtelenítés, golyóscsapok, csatlakozók. Partnereknek és rendszergyártóknak OEM-kivitel is elérhető.

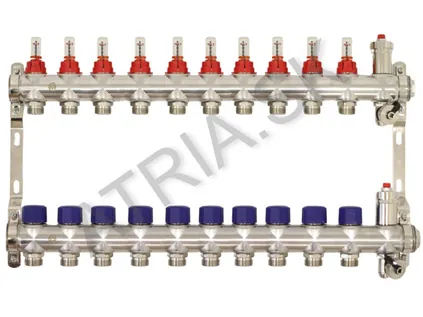

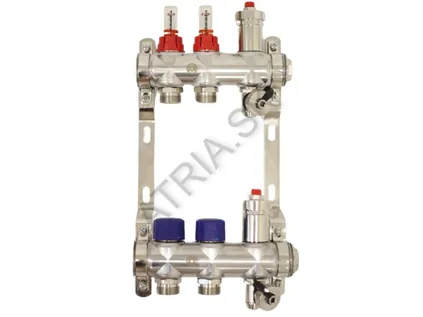

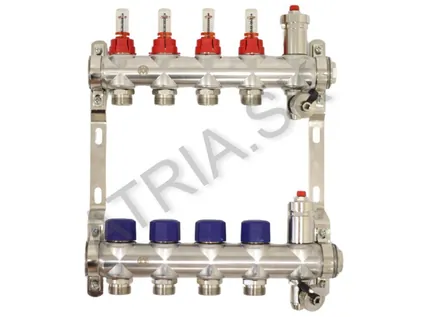

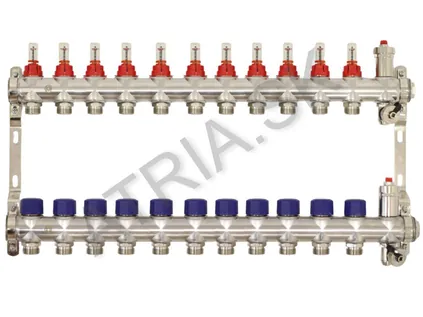

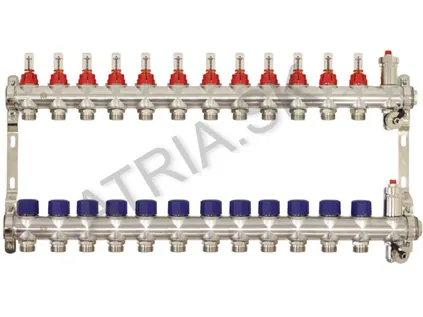

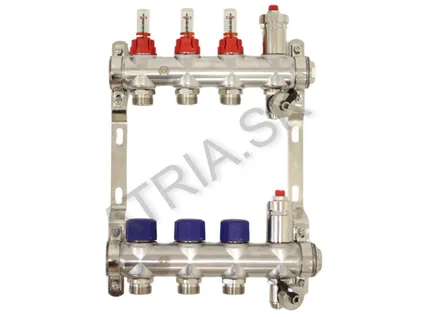

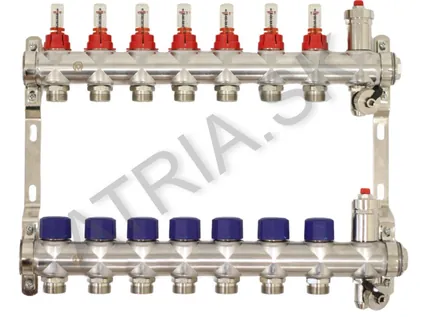

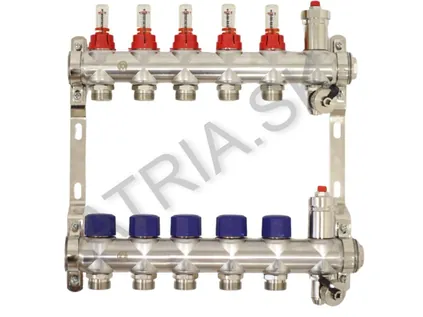

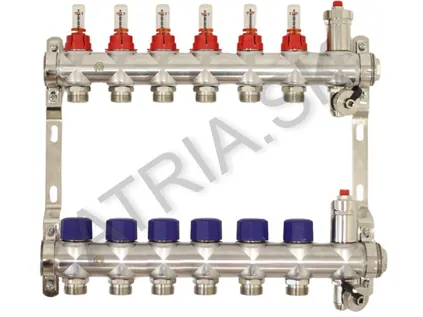

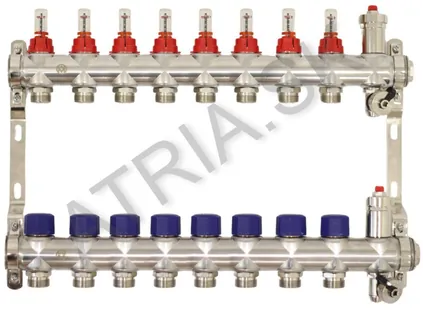

• Rozsdamentes HR1103 osztó-gyűjtőt válasszon, ha a terv vagy a beruházó rozsdamentes kivitelt ír elő, illetve ha M30 × 1,5 csatlakozású fejeket és szelepmozgatókat szeretne használni.

Mindkét típushoz ugyanazt a PEX-AL-PEX 16 × 2 csövet és EK csatlakozású szorítógyűrűs csatlakozókat használhatja. Ha nem biztos benne, melyik osztó-gyűjtő illik jobban a rendszeréhez, hívjon minket – a konkrét terv alapján tanácsot adunk. Vissza a H.P.W. osztó-gyűjtők áttekintéséhez vagy a Szerelés és beállítás útmutatóhoz.

• Szekrény tartalék nélkül – a golyóscsapok 85–90 mm-rel megnyújtják az osztó-gyűjtőt, és az előremenő és a visszatérő csatlakoztatásához még legalább 100 mm kell. A Melyik szekrény illik az osztó-gyűjtőhöz táblázat szerint válasszon, ne maga az osztó-gyűjtő hossza szerint.
• Kevés mélység – a termosztatikus fejek, szelepmozgatók és golyóscsapok az osztó-gyűjtő elé nyúlnak. Ha a szekrény sekély, az ajtó nem csukódik be.
• Egyetlen golyóscsap – a golyóscsapok mindig párban valók, piros az előremenőre, kék a visszatérőre, különben az osztó-gyűjtőt nem lehet teljesen leválasztani.
• Nem megfelelő csatlakozó – a 16 × 2 csatlakozó csak 16 × 2 mm-es csőre való. Körönként két csatlakozóval számoljon.
• Ásványi olaj az O-gyűrűn – az EPDM gumialkatrészeket csak szilikon alapú kenőanyaggal szabad kenni.
• Rögzítőkapcsok és lemez egyszerre – a HPW01 rögzítőkapcsok és a rácsmintás rendszerlemez a rögzítés két alternatív módja, nincs szükség mindkettőre. A rendszerlemezt csak egész, 10 m²-es csomagokban árusítjuk.
• Cső oxigéndiffúzió-gátló réteg nélkül – a padlófűtésbe gátréteges cső való, például 0,2 mm-es alumíniumréteges PEX-AL-PEX 16 × 2.

A megfelelő körszámú osztó-gyűjtőt a H.P.W.® osztó-gyűjtők áttekintésében választhatja ki.
