Gyakorlati útmutató a szekrény elhelyezésétől a PEX-AL-PEX 16 × 2 cső bekötésén, a feltöltésen és a nyomáspróbán át egészen a 0–5 l/min átfolyásmérőkkel végzett hidraulikus beszabályozásig és a helyiségek hőmérséklet-szabályozásáig.
updateFrissítve: verifiedSzakmailag ellenőrizte az ATRIA SK s.r.o. technikai csapata
Ezt az útmutatót azoknak a háztulajdonosoknak készítettük, akik saját kezűleg szerelik a padlófűtést, vagy szeretnék érteni a szerelő cég munkáját, valamint azoknak a szerelőknek, akik először dolgoznak H.P.W.® osztó-gyűjtőkkel. A leírás a 2–12 körös méretek mindegyikére érvényes – ezek csak hosszukban különböznek, felszereltségük és szerelésük módja azonos.
Az osztó-gyűjtőt elzárószelepekkel, átfolyásmérős szabályozócsavarzattal, automata légtelenítő szeleppel és ürítőszeleppel szállítjuk. Szerelés előtt készítse elő a csőhöz illő szorítógyűrűs csatlakozókat (körönként két darab), a hőmérős 1"-os golyóscsapokat (piros az előremenőre, kék a visszatérőre) és a megfelelő méretű szekrényt. A szekrény körszám szerinti kiválasztásáról az Osztószekrények részben olvashat.
Válasszon a szint fűtött alapterületének közepéhez minél közelebbi, könnyen hozzáférhető helyet, ahol elegendő hely van a szekrénynek.
Helyezze el a szekrényt (a falba vagy a falra), állítsa be a magasságát és a mélységét a padlóhoz, majd akassza fel az osztó-gyűjtőt a tartókonzolokra.
Csavarja fel az 1"-os golyóscsapokat – a pirosat az előremenőre (felső gerinc), a kéket a visszatérőre (alsó gerinc).
Kösse be a hőtermelőtől vagy a keverőegységtől érkező csöveket. Magasabb hőmérsékletű hőtermelőnél ne feledkezzen meg a keverésről és a biztonsági termosztátról.
Minden kör csövét EK szorítógyűrűs csatlakozóval kösse be – a hurok elejét az előremenőre, a végét a visszatérőre, ugyanazon körszám alá.
Töltse fel a rendszert, és öblítse át körönként, amíg az ürítőtömlőből buborékmentes víz nem folyik.
Nyomja fel a rendszert a terv szerinti nyomásra – soha ne az osztó-gyűjtő max. próbanyomása (10 bar) fölé –, és ellenőrizze az összes kötés tömítettségét.
Az átfolyásmérőkkel állítsa be minden kör térfogatáramát a hossza és a hőigénye szerint, majd rögzítse a beállítást.
Szerelje fel a termosztatikus fejeket vagy a szelepmozgatókat a visszatérőre, állítsa be a szivattyút, és rögzítse az értékeket a jegyzőkönyvben.
Az osztó-gyűjtő elhelyezése a padlófűtés teljes tervét befolyásolja. Minél közelebb kerül a fűtött alapterület közepéhez, annál rövidebbek az egyes helyiségekhez vezető bekötő szakaszok. A bekötő csövek általában a folyosón haladnak át, és a sűrű csőköteg feleslegesen túlfűtheti azt – ezért is előnyösebb a központi elhelyezés, mint a ház valamelyik sarka. Többszintes házakban általában minden szintre külön osztó-gyűjtőt terveznek.
Az osztószekrényeket a falba süllyesztik (süllyesztett szekrények), vagy a falra rögzítik (falon kívüli szekrények). Mindegyik típusnál a magasság és a mélység a padlóhoz igazítható – a süllyesztett H.P.W. szekrények magassága kb. 575–665 mm, mélysége 110–175 mm (egyes típusoknál 120–186 mm) között állítható. A szekrényt állítsa vízszintbe, alsó élét pedig igazítsa a kész padló tervezett szintjéhez.
A H.P.W. osztó-gyűjtő alumínium tartókonzolon helyezkedik el. A gyorsszerelési technológiának köszönhetően egyszerűen beakasztja a szekrény tartóira, és csavarokkal rögzíti. Az új generációs osztó-gyűjtők szerkezetét éppen úgy optimalizáltuk, hogy a szekrénybe szerelés a fűtésszerelők számára a lehető legegyszerűbb legyen. A csavarok végső meghúzása előtt ellenőrizze, hogy a gerincek vízszintesek-e.
A H.P.W. osztó-gyűjtő be- és kilépő csatlakozása 1"-os. Az átfolyásmérőkkel ellátott felső gerinc az előremenő (meleg víz a hőtermelőből), a termosztatikus szelepekkel ellátott alsó gerinc a visszatérő. Az osztó-gyűjtő és a hőtermelő felől érkező cső közé mindig javasoljuk egy pár golyóscsap beépítését – ezekkel egyetlen negyedfordulattal leállíthatja a teljes osztó-gyűjtőt, például szelepmozgató-csere vagy javítás idejére, a teljes rendszer leürítése nélkül.
A H.P.W. golyóscsapokat 1"-os félhollandis csatlakozással csavarja fel az osztó-gyűjtő végére. Beépített 0–80 °C-os hőmérővel rendelkeznek, így az előremenő és a visszatérő hőmérsékletét közvetlenül az osztó-gyűjtőnél látja. A színes pillangós kar megkönnyíti a tájékozódást: a piros az előremenőre, a kék a visszatérőre kerül.
A lapos tömítés nélküli menetes kötéseket a szokásos módon tömítse – teflonszalaggal vagy kenderrel és tömítőpasztával. A lapos tömítéses kötéseknél ne hagyja el a tömítést, és ügyeljen arra, hogy tiszta legyen és megfelelően üljön a helyén.
A padlófűtés alacsony vízhőmérséklettel működik. Ha a hőtermelő radiátoroknak megfelelő hőmérsékletű vizet szolgáltat (például szilárd tüzelésű kazán vagy régebbi radiátoros rendszer), nem szabad közvetlenül a padlófűtés osztó-gyűjtőjére kötni. A hőtermelő és az osztó-gyűjtő közé keverés (keverőszelep szivattyúval) és biztonsági kontakttermosztát kell, amely a beállított hőmérséklet túllépésekor kikapcsolja a padlófűtési kör szivattyúját. Az osztó-gyűjtő max. megengedett üzemi hőmérséklete ugyan +80 °C, a döntő azonban az esztrich és a padlóburkolat – a részleteket lent, a keverésről és a biztonsági termosztátról szóló részben találja.
Az alacsony hőmérsékletű hőtermelőket, például a hőszivattyút vagy az időjáráskövető szabályozású kondenzációs kazánt gyakran közvetlenül kötik a padlófűtésre – a víz hőmérsékletét ilyenkor a hőtermelő szabályozása vezérli. Biztonsági termosztátot azonban itt is érdemes beépíteni, védelemként egy esetleges hibás beállítás ellen.
A H.P.W. osztó-gyűjtőkhöz többrétegű PEX-AL-PEX 16 × 2 csövet és EK (eurokónusz) csatlakozású szorítógyűrűs csatlakozókat ajánlunk. Körönként két csatlakozóra van szükség.

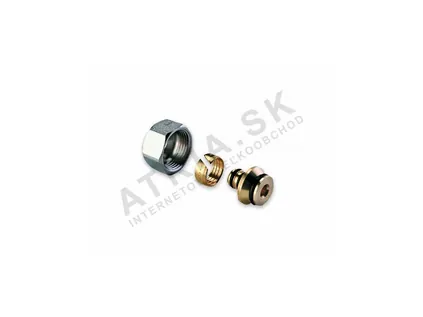

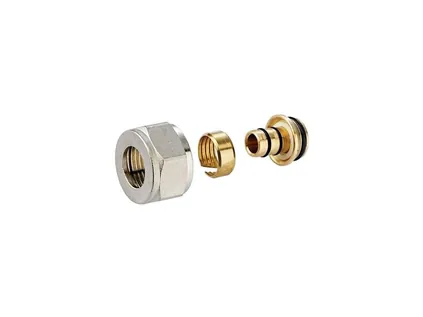

A H.P.W. osztó-gyűjtő körkimenetei EK (eurokónusz) csatlakozásúak. A szorítógyűrűs csatlakozó egy hollandi anyából, egy szorítógyűrűből és egy EPDM O-gyűrűs csőcsonkból áll. Az anya meghúzásakor a belső gyűrű összeszorul, és szilárdan megfogja a csövet. A kötés bontható – szétszereléskor elég lecsavarni a csatlakozót és kihúzni a csövet.
A csövet rögzítőkapcsokkal a padló hőszigeteléséhez, vagy tűzőkapcsokkal a raszteres rendszerlemezhez rögzítik. A csőfektetés tartozékait a Csövek, csatlakozók és rendszerlemez részben találja.
A levegő a leggyakoribb oka annak, hogy a padlófűtés valamelyik köre nem fűt. A padlóban futó cső hosszú és vízszintesen fekszik, így a levegő magától nem távozik belőle – a körökből vízárammal kell kiszorítani. Ezért a padlófűtést nem csupán a hőtermelőn keresztül töltik fel, hanem körönként át is öblítik.
A H.P.W. osztó-gyűjtő automata légtelenítő szelepe ezután folyamatosan elvezeti azt a levegőt, amely az üzem első napjaiban és heteiben a felmelegedő vízből szabadul fel. Néhány napnyi fűtés után ellenőrizze a rendszer nyomását, és szükség szerint pótolja a vizet. Ha kézi légtelenítő szeleppel szerelt szettje van, légtelenítsen kézzel – lehetőleg álló szivattyú mellett, amikor a levegő a gerinc felső részében gyűlik össze.
A nyomáspróba az utolsó lehetőség arra, hogy a tömítetlenséget még azelőtt megtalálja, hogy a cső eltűnne az esztrich alatt. A feltöltés és a légtelenítés után, mindig az esztrich bedolgozása előtt végzik. A próbanyomás értékét és a próba időtartamát a terv vagy a szerelő cég határozza meg – a H.P.W. osztó-gyűjtőre azonban szigorú felső határ vonatkozik: a max. próbanyomás 10 bar. Az osztó-gyűjtő max. megengedett üzemi nyomása 6 bar.
Ajánlott a csövet az esztrich bedolgozása alatt is nyomás alatt tartani. Így a cső esetleges sérülése – például rálépéskor vagy az esztrichhel végzett munka közben – azonnal nyomáseséssel jelentkezik, és még a kikeményedés előtt javítható.
A bedolgozás után az esztrichet nem szabad azonnal felhevíteni. Az első fűtést csak az esztrich gyártója által előírt idő elteltével kezdje, és a víz hőmérsékletét fokozatosan emelje. A pontos felfűtési programot (kezdő hőmérséklet, az emelés üteme, tartási idő) az esztrich és a padlóburkolat gyártója határozza meg.
A házban a körök hossza és hőigénye is eltérő. A víz mindig a legkisebb ellenállás útját keresi, így beszabályozás nélkül a rövid körök túl sok, a hosszúak túl kevés vizet kapnának. Az eredmény túlmelegedő és hideg zónák, szükségtelenül magas vízhőmérséklet és nagyobb energiafogyasztás. A H.P.W. osztó-gyűjtő átfolyásmérői 0–5 l/min tartományban, ±10 % pontossággal mérnek, kettős szabályozásúak, és a beállítás rögzíthető.
A padlófűtési terv minden körre megadja a szükséges térfogatáramot l/min-ben (vagy kg/h-ban – 60 kg/h nagyjából 1 l/min-nek felel meg). Ezeket az értékeket egyszerűen beállítja az átfolyásmérőkön. Ez a legpontosabb módszer, mert a tervező ismeri az egyes helyiségek hőveszteségét.
A kör szükséges térfogatárama a következő összefüggéssel becsülhető:
Térfogatáram [l/min] = a kör teljesítménye [W] / (69,8 × ΔT [K])
ahol ΔT az előremenő és a visszatérő víz hőmérséklet-különbsége. Padlófűtésnél általában 5–10 K-nel terveznek. Példa: a nappali egyik körének 900 W-ot kell leadnia ΔT = 5 K mellett, a térfogatáram tehát 900 / (69,8 × 5) ≈ 2,6 l/min. A 69,8-as szám a víz hőkapacitásából adódik – percenként egy liter víz a hőmérséklet-különbség minden kelvinjére 69,8 W hőt szállít.
Ha minden kör hasonló osztásközzel van lefektetve, és a helyiségek négyzetméterenkénti hővesztesége is hasonló, egyszerű arányos módszer is alkalmazható. A kör teljesítménye nagyjából arányos az általa lefedett alapterülettel, így a cső hosszával is. A leghosszabb (legnagyobb igényű) körre a fenti képlettel határozza meg a térfogatáramot, a többi körre pedig a leghosszabb körhöz viszonyított hosszuk arányában állítja be. Szemléltető példát az alábbi táblázatban talál.
Szemléltető számítás arányos módszerrel egy 6 körös osztó-gyűjtőhöz. A leghosszabb körre (95 m) 2,5 l/min térfogatáramot határozunk meg, a többi kört a hosszuk arányában állítjuk be.
| Kör | Helyiség | A kör hossza a bekötő szakasszal | Arány a leghosszabbhoz | Átfolyásmérő beállítása |
|---|---|---|---|---|
| 1 | Nappali – A kör | 95 m | 1,00 | 2,5 l/min (teljesen nyitva) |
| 2 | Nappali – B kör | 90 m | 0,95 | 2,4 l/min |
| 3 | Hálószoba | 80 m | 0,84 | 2,1 l/min |
| 4 | Gyerekszoba | 70 m | 0,74 | 1,8 l/min |
| 5 | Fürdőszoba | 50 m | 0,53 | 1,3 l/min |
| 6 | Folyosó | 40 m | 0,42 | 1,1 l/min |
| Összesen | 425 m | 11,2 l/min (≈ 0,67 m³/h) |
Az értékek csak szemléltetők – a módszer megértését szolgálják, nem egy konkrét ház beállításai. A fürdőszobák négyzetméterenkénti hőigénye általában nagyobb (magasabb a kívánt hőmérséklet); ha a fürdőszobában sűrűbb a fektetés (10 cm-es osztásköz), négyzetméterenként több cső jut rá, és a módszer ezt részben figyelembe veszi. Néhány napnyi üzem után finomítsa a beállítást a helyiségek tényleges hőmérséklete alapján.
Nyissa ki a golyóscsapokat és az összes kört. A termosztatikus fejeket vagy a szelepmozgatókat egyelőre hagyja teljesen nyitott helyzetben, vagy ideiglenesen vegye le őket.
A beszabályozásnak csak légtelenített rendszerben van értelme. A körben maradt levegő torzítja az átfolyásmérő értékét és a kialakuló hőmérsékleteket is.
Indítsa el a szivattyút; háromfokozatú szivattyúnál a középső fokozattal kezdjen. A hőtermelőt hagyja normál üzemmódban működni.
A legnagyobb térfogatáram-igényű kört hagyja teljesen nyitva – ez dönti el, hogy elegendő-e a szivattyú. Ha teljesen nyitva sem éri el a kívánt térfogatáramot, növelje a szivattyú fordulatszámát.
A legrövidebb körrel kezdjen. Az átfolyásmérő elforgatásával állítsa be a kiszámított térfogatáramot, és olvassa le az értéket a skálán.
Egy kör módosítása a többi kör nyomásviszonyait is befolyásolja. Menjen végig még egyszer az összes körön, és javítsa az értékeket – általában két-három forduló elegendő.
Ha minden kör tartalékkal eléri a kívánt térfogatáramot, próbálja csökkenteni a szivattyú fordulatszámát. Áramot takarít meg, és csökkenti az áramlási zajt.
Rögzítse az átfolyásmérők beállítását, és jegyezze fel az értékeket a jegyzőkönyvbe vagy a szekrényajtón lévő címkére. Egy későbbi ellenőrzéskor így azonnal tudni fogja, hogyan kell működnie a rendszernek.
Néhány napnyi fűtés után hasonlítsa össze a helyiségek hőmérsékletét. A hűvösebb helyiség körén kissé növelje, a túlfűtött helyiségén csökkentse a térfogatáramot.
A H.P.W. osztó-gyűjtő alsó gerincén beépített termosztatikus (visszatérő) szelepek vannak – körönként egy. A termosztatikus fejek vagy a szelepmozgatók közvetlenül ezekre szerelhetők. Míg az átfolyásmérő azt határozza meg, legfeljebb mennyi víz folyhat át a körön, a visszatérő oldali termosztatikus szelep igény szerint zárja és nyitja a kört – és ezzel szabályozza a helyiség hőmérsékletét.
A padlófűtésnek alacsony vízhőmérsékletre van szüksége. Ha ugyanaz a hőtermelő a radiátorokat vagy a HMV-tárolót is ellátja, vagy szilárd tüzelésű kazánról van szó, a padlófűtés vizét egy kevert körben állítják elő: a keverőszelep a hőtermelőből érkező meleg vízhez hidegebb visszatérő vizet kever, és egy külön keringető szivattyú juttatja el az osztó-gyűjtőhöz.

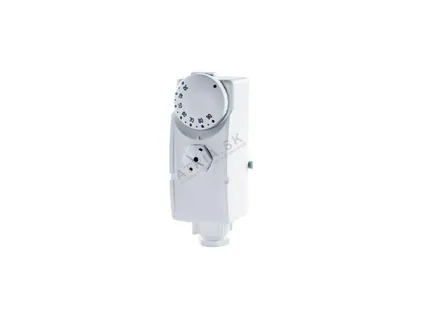

Az AVANSA TH 2A (312034) kontakttermosztát rugóval közvetlenül a csőre vagy az osztó-gyűjtőre rögzíthető. A benne lévő bimetál a beállított hőmérséklet elérésekor átkapcsol – lekapcsoló kontaktusként bekötve megszakítja a padlófűtési kör szivattyújának fázisát, ha az előremenő víz túl meleg. Hőmérséklet-tartománya 20–90 °C, kapcsolási különbsége 8–3 °C, tápfeszültsége 230 V, védettsége IP 20; legfeljebb 2"-os csövekre szerelhető. A lekapcsolási hőmérsékletet a terv, valamint az esztrich és a padlóburkolat gyártójának ajánlásai szerint állítsa be – a szokásos nedves rendszereknél a biztonsági határt jóval az osztó-gyűjtő max. megengedett üzemi hőmérséklete (+80 °C) alatt választják meg. A villamos bekötést bízza villanyszerelőre.

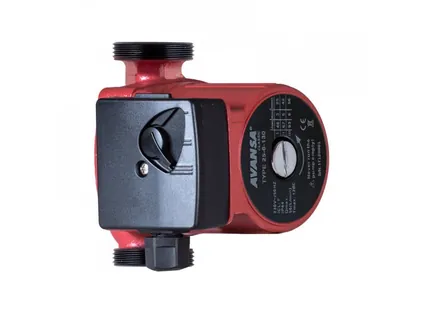

A padlófűtés kevert köréhez vagy a rendszerben történő vízkeringtetéshez a 130 mm beépítési hosszúságú, 6/4"-os csatlakozómenetű, háromfokozatú AVANSA keringető szivattyúk alkalmasak. A fordulatszám a kapocsdobozon lévő kapcsolóval állítható.
A szivattyú emelőmagasságának fedeznie kell a kör nyomásveszteségét – ez a cső hosszától, a körök számától és a szerelvények ellenállásától függ. Egy átlagos családi házban rendszerint elegendő a legfeljebb 6 m emelőmagasságú szivattyú. Beszabályozáskor azt a legalacsonyabb fokozatot állítsa be, amelyen még a legnagyobb igényű kör is eléri a kívánt térfogatáramot. Az AVANSA szivattyúkról és termosztátokról bővebben az avansa-europe.com oldalon olvashat.

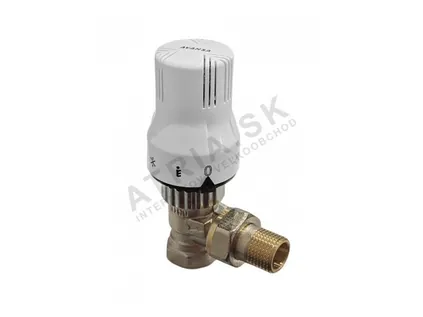

Ha a H.P.W. osztó-gyűjtő radiátorokat lát el (osztó-gyűjtős bekötés), vagy a házban a padlófűtés mellett radiátorok is vannak, az oldalsó bekötésű radiátorokhoz az AVANSA TH6 termosztatikus készlet ajánlott – DN15-ös, 1/2"-os sarok kivitelű termosztatikus szelep folyadéktöltetű, EN 215 szerinti fejjel. A fej skálája a 6 °C-tól (*) a 20 °C-on (3-as fokozat) át 28 °C-ig (5-ös fokozat) terjedő hőmérsékleteknek felel meg. Alsó bekötésű radiátorokhoz a HPW Set2 szabályozókészlet készült, amelyet a tartozékok között talál.
Biztonsági termosztát, termosztatikus készlet radiátorokhoz és keringető szivattyúk a padlófűtés kevert köréhez.
| Hiba | Következmény | Hogyan előzhető meg |
|---|---|---|
| Felcserélt kör eleje és vége | A kör nem szabályozható megfelelően, a termosztatikus szelep a rossz oldalon működik | A csővégeket már fektetéskor jelölje meg, és azonos körszám alá kösse be |
| A körök nincsenek egyenként átöblítve | Légbuborékok, bugyborékolás, a kör nem fűt | Öblítse át körönként, amíg buborékmentes víz nem jön |
| Fűrésszel vágott cső, élletörés nélkül | Sérült O-gyűrű, tömítetlen csatlakozó | Műanyag-alumínium csövekhez való csővágó és kalibráló, az O-gyűrű ellenőrzése |
| Ásványolajjal kent EPDM tömítés | A tömítés károsodása és fokozatos tömítetlenség | Kizárólag szilikon alapú kenőanyagot használjon |
| Nem kellően meghúzott vagy túlhúzott csatlakozó | Tömítetlenség vagy sérült kötés | Tartsa be a meghúzási nyomatékot: 25–35 Nm (500684), 30–40 Nm (RCS16) |
| 10 bar feletti nyomáspróba | Az osztó-gyűjtő és a szerelvények károsodásának veszélye | Próbanyomás a terv szerint, soha nem a max. próbanyomás (10 bar) fölött |
| Közvetlenül magas hőmérsékletű hőtermelőre kötött padlófűtés | Az esztrich és a padlóburkolat túlhevülése | Kevert kör és biztonsági kontakttermosztát az előremenőn |
| Beszabályozatlan körök | Túlfűtött rövid és hideg hosszú körök, magasabb vízhőmérséklet | Állítsa be az átfolyásmérőket a terv szerint vagy arányos módszerrel |
| Túl hosszú körök | Elégtelen térfogatáram még teljesen nyitott átfolyásmérőnél is | A kört kb. 80–100 m-re tervezze a bekötő szakasszal együtt |
| Tartalék nélküli szekrény | A csatlakozó nem húzható meg, a golyóscsapok nem férnek el | Vesse össze a golyóscsapos osztó-gyűjtő hosszát a szekrény szélességével |
| Nyomásmentes csőre bedolgozott esztrich | A cső sérülése csak az esztrich kikeményedése után derül ki | Az esztrich bedolgozása alatt tartsa nyomás alatt a csövet |
A beszabályozás és az első fűtési szezon után a rendszernek beavatkozás nélkül kell működnie. Ennek ellenére évente egyszer, lehetőleg a fűtési szezon elején, érdemes néhány percet szánni az osztó-gyűjtőre.
Ha valamelyik kört le kell állítania (például a padlóburkolat cseréjekor), zárja el az előremenő és a visszatérő oldalon is – a többi helyiség tovább fűt. Ha a teljes osztó-gyűjtőn kell dolgoznia, zárja el a golyóscsapokat; a rendszert nem kell leürítenie.
Az osztó-gyűjtőhöz illő golyóscsapokat, szekrényeket, csöveket és csatlakozókat a Tartozékok oldalon találja. Vissza a H.P.W. osztó-gyűjtők áttekintéséhez.
